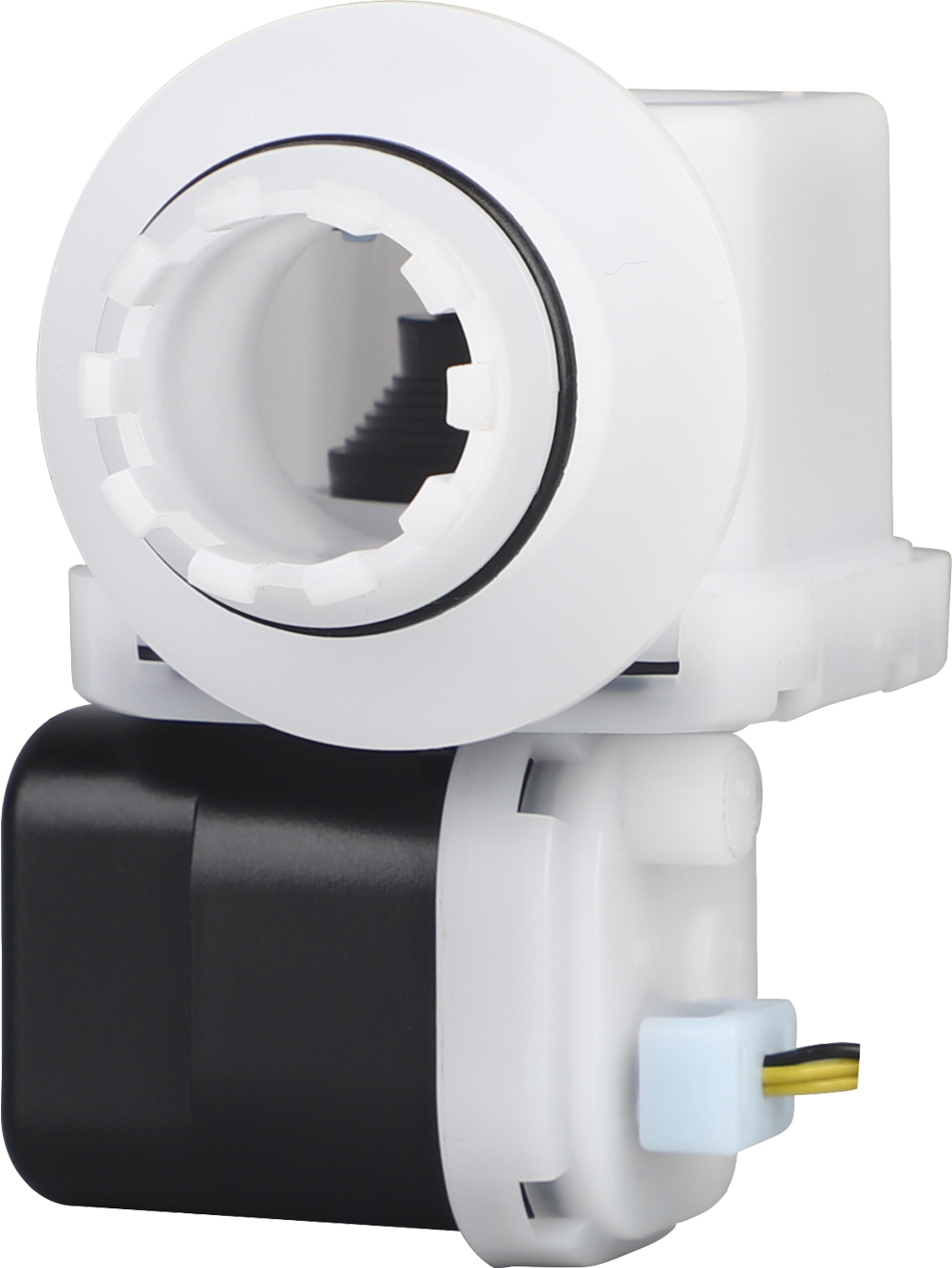

Product details
產品詳情
| ITEMS/項目 | SPECIFICATION/參數(shù) |
| Flow-rate Range/流量范圍: | 0.016~6m3/h |
| Working Pressure Range/工作壓力: | 0~15kPa(150mbar) |
| Relative Humidity/環(huán)境濕度: | ≤93%RH |
| Operating Temperature/工作溫度: | -20°C~+50°C |
| Storage Temperature/儲存溫度: | -25°C~+60°C |
| Pressure Loss/壓損: | ≤50Pa(6m3/h) |
| Internal Leakage/內漏: | < 0.04L/h (at1.8~15kPa) |
| Durability/使用壽命: | ≈15 Years (No Fault or Damage after Continuous Working 10000 times) |
| Operating Voltage/工作電壓: | DC2.5~5.5V |
| Switching Valve Average Current /平均工作電流: | ≤150mA |
| Resistance/電阻: | 14Ω±1.5Ω(23°C±2°C) |
| Opening Valve Time/開閥時間: | ≤3S |
| Closing Valve Time/關閥時間: | ≤0.3S |
| Peak Current(Motor Start-up)/峰值電流: | ≤260mA |
| Gas Meter Application/燃氣表使用: | G1.6~G4 Gas Meters |
| Structural Support/主要材料: | Materials are POM, Valve Seal is NBR |
| Service Fluid/工作介質: | Natural Gas/LPG |
| ATEX classification acc. To/防爆等級： | ISO EN 80079-36:2016: II 2G Ex h IIC T4 Gb |
使用說明
1.本閥門出線為 4 線，其中綠線為開閥接負電（關閥接正電）、灰線為開閥接正電（關閥接負），兩黃線為開關線。
2.開閥過程：給閥門綠線接負電，灰線接正電，當檢測裝置判斷閥門開到位時，要增加延時（100ms左右）后斷開電源，開閥時間參照上表。
3.關閥過程：給閥門綠線接正電，灰線接負電，關閥時間參照上表。
4.閥門控制電路提供的驅動電流不能小于電機的峰值電流。
5.嚴格按照上述“基本參數(shù)”要求對閥門進行測漏或使用，比如工作電壓、開關閥時間、使用溫度等，否則會造成閥門無法正常工作或損壞。
6.整表檢測閥門內漏時必須由燃氣表進氣口通氣檢漏，如果從出氣口通氣檢漏，則違背閥門密封設計原理，無法保證密封性。
7.測試燃氣表外密封性時請先開閥再操作，否則會造成閥封脫落風險。
